Клапаны плавного набора давления сжатого воздуха

Если давление в сети сжатого воздуха было сброшено до уровня атмосферного, или вообще было снижено значительно, то последующий его рост, особенно в относительно небольших, по отношению к производительности компрессора(ов), пневмосетях, может быть резким. При резком же подъеме давления, возможен пневмоудар, могущий привести, будь то сразу или постепенно, к повреждению и выходу из строя оборудования - фильтров и осушителей сжатого воздуха, пневмоцилиндров, электромагнитных клапанов, и т.д. и т.п. - редкое оборудование и компоненты пневматических сетей рассчитаны на, и нормально выдерживают, резкие скачки давления сжатого воздуха.

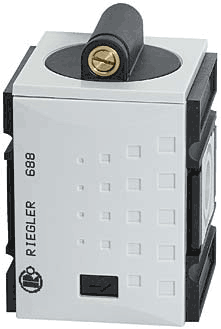

Клапан серии 93х

Для того, чтобы давление сжатого воздуха поднималось постепенно и плавно, можно использовать специальные клапаны набора давления (регуляторы времени заполнения пневмосистемы сжатым воздухом). Их отличие от регуляторов расхода заключается в том, что регулятор снижает расход сжатого воздуха всегда и постоянно - клапан же плавного набора давления ограничивает поток сжатого воздуха, проходящего через клапан, только вначале; когда давление сжатого воздуха после клапана вырастает примерно до уровня 50% от уровня входного давления, клапан открывается полностью, и далее уже никак не затрудняет прохождение через себя потока сжатого воздуха. Скорость набора давления, то есть время заполнения системы сжатым воздухом, легко регулируется настроечным винтом.

В номенклатуре компании RIEGLER (Германия) имеется линейка модульных пневматических фитингов FUTURA, которая включает в себя, в том числе, и клапаны плавного набора давления серии 93х, о которых мы рассказываем на этой странице.

Артикул	Резьба присоединения	Пропускная способность, л/мин	мм				Цена €
			A	B	C	D
FU 931	G¼"	2000	52	78	45	33
FU 932	G3/8"	2000	52	78	45	33
FU 933	G3/8"	4500	63	112	53,5	58
FU 934	G½"	4500	63	112	53,5	58
FU 935	G¾"	10000	85	112	58	54
FU 936	G1"	10000	85	112	58	54

Таким цветом фона отмечены типы регуляторов скорости роста давления, обычно имеющиеся у нас в наличии на складе в Москве.

К клапанам постепенного подъема давления серии 93х можно также приобрести:
- монтажные скобы с винтами
- скобы для настенного крепления с винтами
- соединительные комплекты

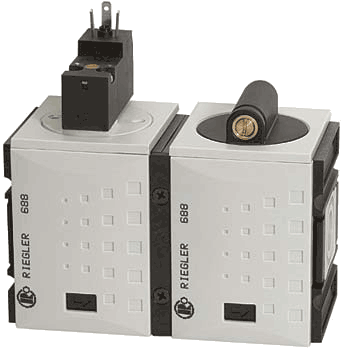

Комплекты с соленоидным клапаном

Разгрузка + плавный набор давления

В составе линейки пневмофитингов FUTURA фирмы RIEGLER есть и 3/2-ходовые соленоидные клапаны с электропитанием 24В постоянного тока, 115В˜60Гц и 230В˜50Гц переменного тока. Конструктивные особенности унифицированных модульных устройств FUTURA обеспечивают простоту их соединения (и, при необходимости, разъединения). Будучи скомпонованным с 3/2-ходовым соленоидным клапаном, регулятор скорости заполнения пневмосистемы уже не просто обеспечивает плавный рост в ней давления, но и стравливает давление в атмосферу при отключении сегмента пневмосети (о чем подается сигнал соленоидному клапану путем прекращения подачи напряжения).

Глушитель

Таким образом, когда на соленоидный клапан подается напряжение, он открывается в направлении клапана плавной прессуризации, и последний постепенно поднимает давление в системе после себя. При прекращении подачи напряжения, соленоидный клапан прекращает пропускать сжатый воздух на клапан плавного набора давления, но зато открывает выброс сжатого воздуха в атмосферу - для того, чтобы снизить уровень возникающего при этом шума и предотвратить выброс крыпных твердых частиц (если, конечно, они присутствуют в сжатом воздухе вообще) в атмосферу, на выбросное присоединение 3/2-ходового клапана может быть установлен фильтр-глушитель из синтерированной бронзы.
